RBF Profil Serien 11/12

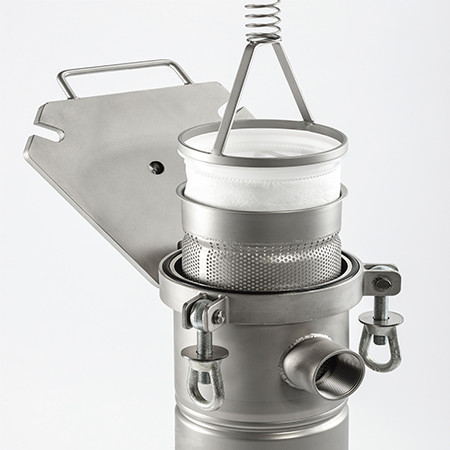

RBF Profil Serien har ett sidoinlopp och filterhus med infälld korgdesign. Filterhuset har vår unika profilerade kropp, som rymmer både silkorgen och filterpåsen. Filterpåsen hålls på plats i profilen och precisionstillverkningen säkerställer tätning mellan filterpåsen och kärlet. En hållanordning finns för ytterligare säkerhet och komprimeras av locket. Den profilerade kroppen eliminerar sprickor, och med alla delar lättåtkommliga är kärlet lätt att rengöra. Den kraftiga silkorgen är tillverkad av perforerat rostfritt stål med hög öppenarea och passar hela vårt sortiment av filterpåsar, från traditionell stålring till vår gjutna “Welseal”-krage. Precisionstillverkning av kärlets profilerade kropp säkerställer att det inte finns behov av en o-ring under silkorgen.

Inom denna serie finns två modeller, RBFP och RBFD, dessa ger ett val av två typer av lockstängning för att passa alla bugetar.

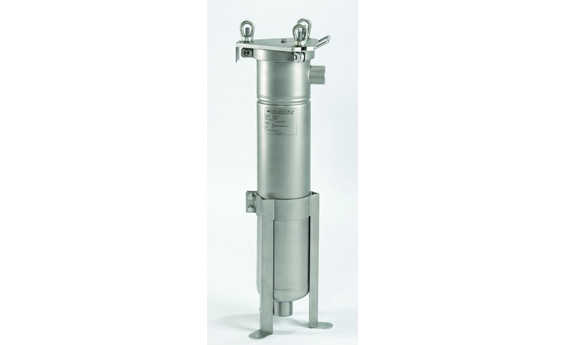

RBFP: Locket är en Treklöverdesign och hålls på plats av tre svängbultar med ringmuttrar och tätningen sker med en singel o-ring. En av svängbultarna fungerar som ett gångjärn. Locket har också ett lyftstopp och ett integrerat lyfthandtag och kan öppnas i 3 olika öppningslägen.

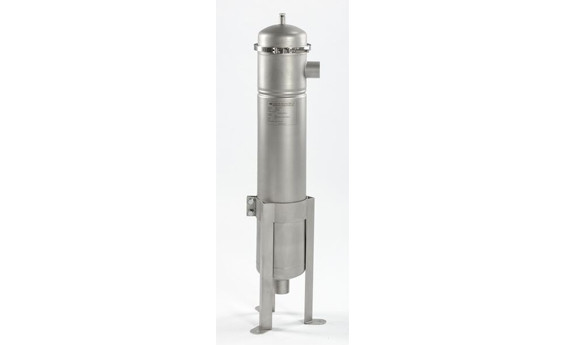

RBFD: Kupollockdesign med V- klammerstängning, singel o-ringstätning.

RBF Profile-serien finns i rostfritt stål 304 eller syrafast stål 316L, och har som standard en glaspärleblästrad yttre finish. Det finns ett urval av sju anslutningskonfigurationer (Stil 2 – 8).

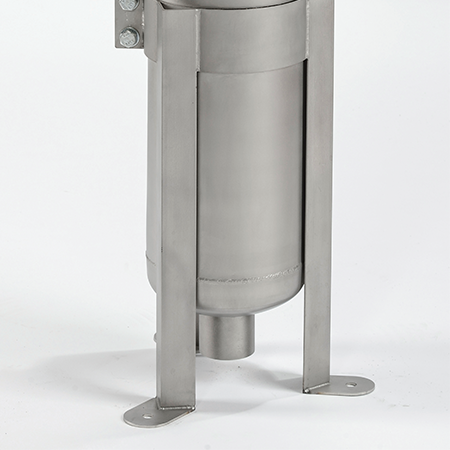

Som standard är RBF-profilserien försedd med justerbara ben, men kan fås med en inverterad skålad bas och bultplatta. Andra valfria egenskaper är tillgängliga för att uppfylla alla kundkrav.

RBF serien är tryckklassad för 110°C och 10 Bar som standard, kan CE-märkas och förses med ATEX-certifiering.

Specifikation:

• ½” BSP (F) pluggstandard på topventilen.
• 2” BSP (F) dräneringsstandard på sidoutloppskärl (stil 3, 4, 7, 8)
• 2” BSP (F) standardinlopp och utlopp för gängade anslutningar.
• 2” ANSI 150# eller DN50 PN16 flänsar på inlopp och utlopp är standard på kärl med flänsanslutningar.
• Kundenkanangevalfrianslutningsstorlek,typochkonfigurationomdenskiljersigfrån
• Justerbara ben är standard.
• Packningsmaterial inkluderar:-Buna-n(nitril),EPDM(etylenpropen),Viton,PTFE,PTFE
