HD Serien 11/12

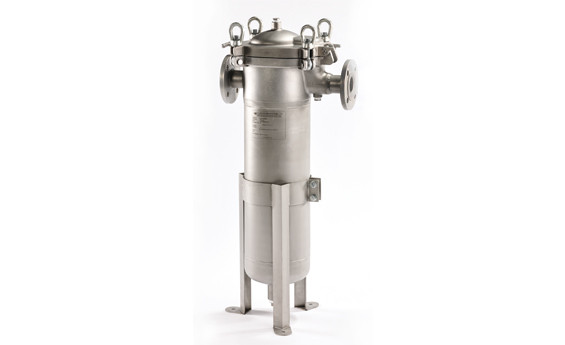

HD11 och 12 singel påsfilterhus är konstruerade för tunga industriella applikationer och ger högsta möjliga prestanda i krävande processer. Med precisionsgjutna och precisionsbearbetade komponenter är detta det modernaste, mest innovativa och praktiska påsfilterhuset som finns på marknaden.

HD-serien har en toppdesign som garanterar ett minimum av o-filtrerad vätska i toppen av filterhuset. Den har en infälld toppmontering av filterpåsar, vilket möjliggör enkla byten, och är därför lämplig för användning med de mest aggressiva vätskorna. Filterpåsen hålls på plats genom kompression från topplocket vilket säkerställer en 360° försegling.

Kärlet är av syrafast stål 316L, kraftiga precisionsgjutna komponenter i locket, korgsäten och inlopp. Konstruktionen ger en jämn vätskeflödesväg som säkerställer låga tryckfall. Den öppna designen på undersidan av locket och inloppsporten gör att alla delar är lättåtkommliga, vilket gör huset lätt att rengöra.

En unik egenskap hos HD-serien är tillgången till inline-anslutningar (Stil 1), vilket möjliggör enkel installation och eliminerar behovet av komplexa rördragningar. Följande standardstiltyper 1-8 kan väljas.

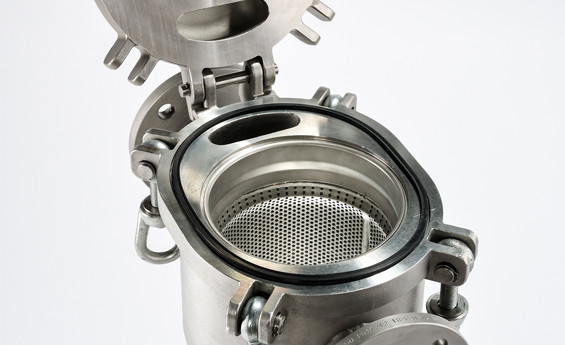

HD serien har en precisionstillverkad kraftig korg, utan behov av en o-ring under korgen. Filterkorgen är tillverkad av perforerad syrafast stålplåt med hög öppen area. Korgen kan fungera som stöd till en filterpåse eller som en silkorg. Passande påsar är våra traditionella Stålringfilterpåsar eller våra unika gjutna “Welseal” -ringar för att förhindra att o-filtrerad vätska passerar, vid processer med höga differentialtryck.

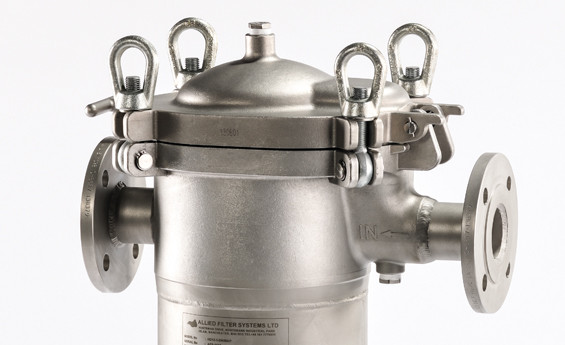

Locket hålls på plats av fyra svängbultar med ringmuttrar. Locket har ett gångjärn och ett integrerat lyfthandtag. HD-locket tätar med en enda o-ring.

HD-filterhusen är som standard konstruerade i 316L syrafast stål och har en glaspärleblästrad yttre finish. HD-filterhuset är tryck klassat för 110°C och 10 Bar, kan CE-märkas och kan ha ATEX-certifiering. Valfria egenskaper är tillgängliga för att passa alla kunder.

• ½” BSP (F) pluggstandard på den övreventilen.
• ½” BSP (F) pluggstandard på inloppsdräneringen.
• 2″BSP(F)dräneringsstandardpå sidoutloppskärlen(stil1,3,4,7,8).
• 2” BSP (F) inlopps- och utloppsstandard på alla gängade kärl.
• 2”ANSI150#ellerDN50PN16inlopps-ochutloppsflänsarstandardpåallaflänsadekärl.
• Kundenkanangevalfrianslutningsstorlek,typochkonfigurationomdenskiljersigfrån
• Justerbara ben är
• Packningsmaterial inkluderar:-Buna-n(nitril),EPDM(etylenpropen),Viton,PTFE,PTFE

Download:
HD Series Filter Housing Brochure
